Introdução:
A Copa do Mundo de 2014, em meio á euforia e reforma, a modernização do antigo estádio do Palmeiras, hoje a Arena Allianz Parque, despontou como um investimento promissor.

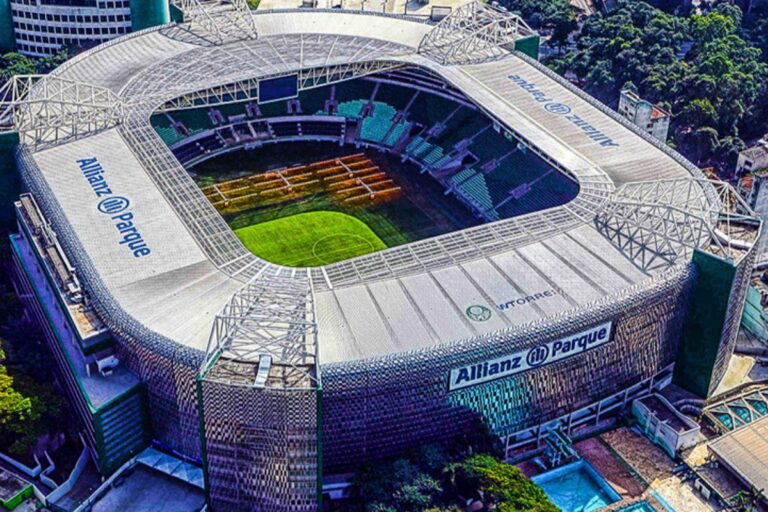

Uma cobertura em estrutura de aço treliçada, com perfis tubulares de 22.000 kN, se ergueu sobre a arena, abrigando uma área coberta de 23.000 m². O projeto, com cinco grandes treliças apoiadas em núcleos de concreto, suporta um anel interno que serve de base para tesouras secundárias provenientes das arquibancadas.
O dimensionamento dos elementos estruturais seguiu rigorosamente as normas ABNT NBR 8800:2008 e ANSI/AISC 360-10. Devido à magnitude das cargas, dimensões e deslocamentos da estrutura, uma sequência de montagem e descimbramento. Garantindo a tolerância dimensional, estabilidade e segurança da obra.
Concepção Estrutural da Cobertura:
A arena assume uma forma, combinando um semicírculo com trechos laterais retos e um segmento ortogonal, conectados por arcos de raio menor.
Para cobrir essa estrutura, projetamos grandes estruturas espaciais de aço conhecidas como treliças principais. Essas treliças se projetam do topo de cinco núcleos de concreto armado, que também abrigam as escadas de acesso.
Um anel treliçado interno, apoiado nas pontas das treliças principais, sustenta uma das extremidades das tesouras radiais (tesouras secundárias), cuja outra extremidade se apoia na estrutura de concreto das arquibancadas. Essa solução eliminou o balanço das tesouras, evitando a transferência de momentos para as arquibancadas.
Na área semicircular da cobertura, que avança até 60 m além da arquibancada, projetamos vigas do anel interno para distribuir uniformemente os esforços entre as três treliças principais simetricamente posicionadas.
A estrutura da cobertura da arena, que pesa um total de 22.000 kN e cobre 23.000 m², utilizou principalmente perfis tubulares circulares e quadrados de aço com resistência ao escoamento de 350 MPa, fabricados pela Vallourec do Brasil.
Dimensões da Estrutura:
- Altura das Treliças Principais: 45 metros
- Vão em Balanço das Treliças Principais: 81 metros
- Vão das Tesouras Secundárias Radiais: 27,5 metros
- Altura Variável do Anel Interno: De 19 a 23 metros
Peso da Estrutura:
- Treliças Principais: Aproximadamente 2.500 toneladas
- Anel Interno: Aproximadamente 3.500 toneladas
- Tesouras Secundárias Radiais: Aproximadamente 1.000 toneladas
- Estrutura Total: Aproximadamente 7.000 toneladas
Descrição e Comportamento dos Elementos Estruturais Principais:
Os elementos estruturais principais da cobertura em aço da arena incluem as tesouras secundárias radiais, o anel interno e a projeção das cinco treliças principais. As cinco treliças principais, com altura máxima de 8,8 m e vencendo um vão em balanço de 40 m, são os elementos fundamentais de sustentação da cobertura.
A ação do balanço gerou forças de arrancamento de 7.000 kN no apoio posterior, onde projetamos cordoalhas de ancoragem associadas a placas de cisalhamento planas embutidas no concreto para absorver as ações verticais de tração e horizontais.
Utilizamos mãos-francesas para facilitar a ligação entre as treliças e seus núcleos de concreto. As cinco treliças totalizaram 7.000 kN de perfis tubulares, representando 30% do peso total da estrutura de aço da obra. O anel interno, que suporta 66 tesouras secundárias radiais, formado por seis treliças planas com perfis tubulares laminados e soldados.
As treliças com vão de 100 m possuem altura variável de 3,5 m nas extremidades a 6,5 m no centro, enquanto as de 53 m variam de 3,5 m a 4,1 m.
Para absorver os efeitos da variação de temperatura, concebemos as ligações entre o anel interno e as extremidades das treliças principais como rótulas compostas por chapas e um pino cilíndrico forjado em aço inox, permitindo a livre deformação da cobertura sem tensões térmicas.
As 66 tesouras secundárias radiais são treliças com altura padrão de 2,5 m e um vão médio de 32 m. Projetamos o suporte dessas tesouras na arquibancada de concreto e no anel interno para garantir a estabilidade e a distribuição uniforme dos esforços.
Montagem – Estrutura da Cobertura:
Em obras de alta complexidade, a engenharia de montagem assume um papel fundamental. No caso da Arena Allianz Parque, onde elementos de grandes dimensões e peso compunham a estrutura de aço, a acessibilidade limitada do canteiro de obras e a área reduzida para estoque de peças exigiram um plano de montagem meticuloso.
O projeto de montagem priorizou os pontos críticos, considerando:
- Peso e dimensão das peças: equipamentos adequados foram selecionados para içar e posicionar os elementos com segurança.
- Sequência de montagem: a ordem de montagem foi cuidadosamente definida para garantir a estabilidade da estrutura em cada etapa.
- Descimbramento controlado: múltiplos macacos hidráulicos foram utilizados para controlar os deslocamentos e as cargas durante o processo de descimbramento.
- Equipamentos específicos: guindastes, torres de escoramento e atirantamento provisório foram utilizados para garantir a segurança e a precisão da montagem.
- Interação – outros elementos: integração da estrutura da cobertura com os demais elementos, como concreto armado, telhas e estruturas auxiliares, foi cuidadosamente planejada, e detalhada no projeto.
A montagem da estrutura de aço começou com o posicionamento das cinco treliças principais. Em seguida, seguimos uma sequência anti-horária para liberar a cobertura por etapas, garantindo a estabilidade e a segurança da estrutura em cada fase. Içamos as tesouras radiais em conjuntos pré-montados e realizamos as ligações entre os elementos de aço e os apoios de concreto conforme planejado. Coordenamos meticulosamente cada etapa para garantir o controle dos deslocamentos e das cargas, utilizando macacos hidráulicos e técnicas de descimbramento cuidadosas.
Desempenho – Estrutural/Sustentabilidade:
A estrutura da cobertura da Arena, prova um desempenho incomum, possibilitando não apenas a funcionalidade esperada de proteção contra intempéries, mas também uma estética atuante. A escolha do aço inoxidável como material principal garante:
- Durabilidade: O aço inoxidável possui alta resistência à corrosão, garantindo a longevidade da estrutura sem a necessidade de manutenções frequentes.
- Resistência à corrosão: O aço inoxidável é naturalmente resistente à corrosão, o que o torna ideal para ambientes agressivos como o estádio, exposto às intempéries e à poluição.
- Eficiência energética: O aço inoxidável possui propriedades reflexivas que contribuem para a redução da temperatura interna do estádio, diminuindo o consumo de energia com ar condicionado.
- Baixos custos de manutenção: A alta durabilidade e resistência à corrosão do aço inoxidável minimizam os custos de manutenção ao longo da vida útil da estrutura.
A estrutura suporta grandes variações de carga e impactos ambientais, mantendo-se robusta e confiável. Utilizamos softwares avançados de análise estrutural para otimizar o projeto, reduzindo o uso de material e o impacto ambiental da obra.
Impacto Econômico e Social:
Além de seu notável projeto arquitetônico, a Arena Allianz Parque acrescentou um impacto econômico e social para a cidade de São Paulo. Como um centro multiúso, o estádio não apenas hospeda eventos esportivos e shows de grande porte, mas também serve como um local para conferências, feiras e eventos corporativos. Isso contribui para a visibilidade da região, gera empregos diretos e indiretos, impulsiona o turismo e fortalece a economia local.
Acessibilidade:
A acessibilidade foi um dos pilares do projeto da Arena Allianz Parque. Desde a concepção, implementamos medidas para garantir que o estádio seja acessível a todos, incluindo pessoas com deficiências físicas. Integramos rampas adequadas, banheiros acessíveis e assentos especiais ao projeto para oferecer conforto e segurança a todos os visitantes, independentemente de suas necessidades especiais.
Conclusão:
A Arena Allianz Parque se ergue como um símbolo de excelência arquitetônica, engenharia e social, uma excelência de um estádio de futebol. Sua estrutura em aço inoxidável, robusta e esteticamente marcante, representa um marco na engenharia moderna, demonstrando a capacidade de aliar funcionalidade, durabilidade e sustentabilidade.
Mais do que um Estádio:
A Arena Allianz Parque vai além de um palco para grandes eventos esportivos e musicais. Sua versatilidade permite a realização de conferências, feiras e eventos corporativos, impulsionando a economia local e gerando oportunidades de trabalho. A acessibilidade universal, cuidadosamente planejada desde a concepção, garante que o estádio seja um espaço inclusivo, acolhendo todos os visitantes com conforto e segurança.
Legado Inspirador:
A Arena Allianz Parque se destaca como um exemplo inspirador de como a arquitetura pode combinar forma e função de maneira exemplar. Sua história de construção, desde a concepção inovadora até a meticulosa execução, serve como um estudo de caso para futuros projetos de grande porte. A escolha do aço inoxidável como material principal demonstra a busca por soluções sustentáveis e duráveis, que minimizem o impacto ambiental e os custos de manutenção ao longo do tempo.
Um Monumento à Inovação:
A Arena Allianz Parque se consolida como um monumento à inovação, à engenhosidade e à paixão pelo futebol. Sua grandiosidade e beleza estética o transformam em um cartão postal da cidade de São Paulo, atraindo visitantes do Brasil e do mundo todo. A cada evento realizado, o estádio pulsa com a energia da torcida, perpetuando a história gloriosa do Palmeiras e celebrando a paixão pelo esporte que une gerações.
Normas de Projeto:
- ABNT NBR 8800:2008: Cargas Permanentes em Estruturas de Edifícios
- ANSI/AISC 360-10: Especificações para Estruturas de Aço com base no Permitido (15ª Edição)
Impacto Ambiental:
- Sustentabilidade do Aço Inoxidável: O aço inoxidável é um material altamente reciclável e durável, com uma vida útil estimada de mais de 100 anos. Além disso, o aço inoxidável não requer pintura ou outros revestimentos de proteção, reduzindo o impacto ambiental ao longo do tempo.
